中能鼎立

产品名称

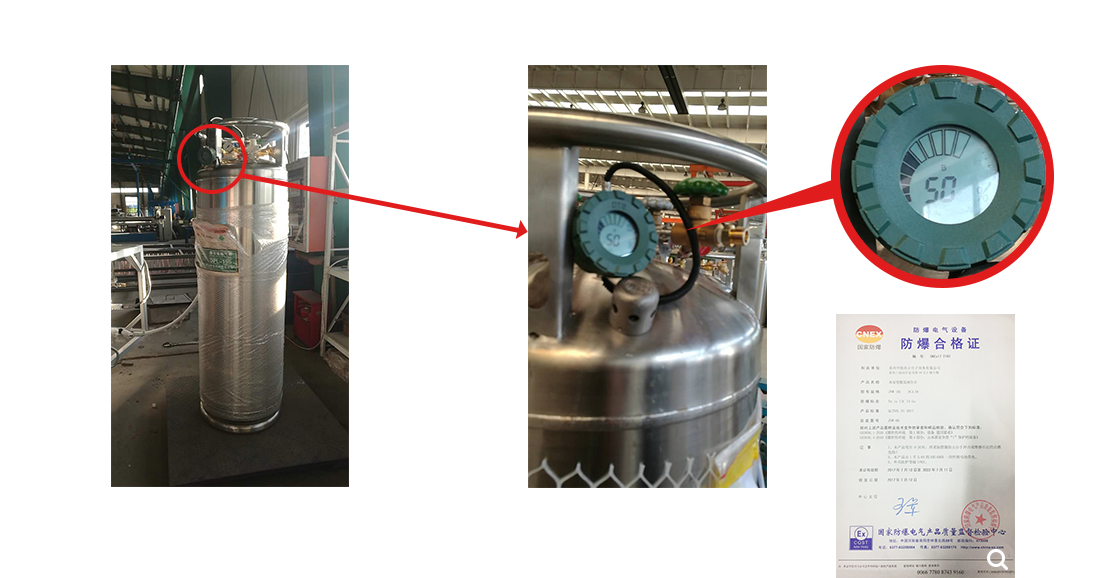

ZNW-101 本安型数显液位计

产品介绍
- ■ 无线接入方式，免布线、少施工；
- ■ 实时传送液位变化，及时报警，手机App、电脑pc端可监控；
- ■ 可实现电脑端远程在线诊断管理，包括多介质测量转换等操作，操作便捷；
- ■ 低功耗电池供电设计，电池使用时长5-10年；
- ■ 大屏液晶读数显示质量百分比，可显示重量，方便结算；
- ■ 液晶宽温设计，外壳防水设计，IP67防护等级；
- ■ 本安防爆设计，隔爆壳体。
产品应用

产品名称

ZNW-101 本安型数显液位计

产品介绍
- ■ 无线接入方式，免布线、少施工；
- ■ 实时传送液位变化，及时报警，手机App、电脑pc端可监控；
- ■ 可实现电脑端远程在线诊断管理，包括多介质测量转换等操作，操作便捷；
- ■ 低功耗电池供电设计，电池使用时长5-10年；
- ■ 大屏液晶读数显示质量百分比，可显示重量，方便结算；
- ■ 液晶宽温设计，外壳防水设计，IP67防护等级；
- ■ 本安防爆设计，隔爆壳体。
产品应用

产品名称

ZN301-G GPRS RTU

产品介绍
- ■ 支持透明数据传输，内嵌标准的TCP/IP协议栈
- ■ 支持TCP/UDP连接多中心（多达5个）和TCP server功能，可根据域名和IP地址访问中心
- ■ 支持TCP心跳链路检测，断线自动重连，保持设备永远在线
- ■ 支持APN/VPDN
- ■ 支持短信备份功能，当TCP/UDP断开连接时，可以用短信发送数据
- ■ 支持短信、电话振铃、串口数据等多种上下线触发模式，支持设备运行软硬件自检技术，运行故障自修复
- ■ 支持远程升级和本地升级设备程序
- ■ 支持远程设置和本地设置设备参数
- ■ 支持管理平台协议，方便设备维护

产品应用

产品特点

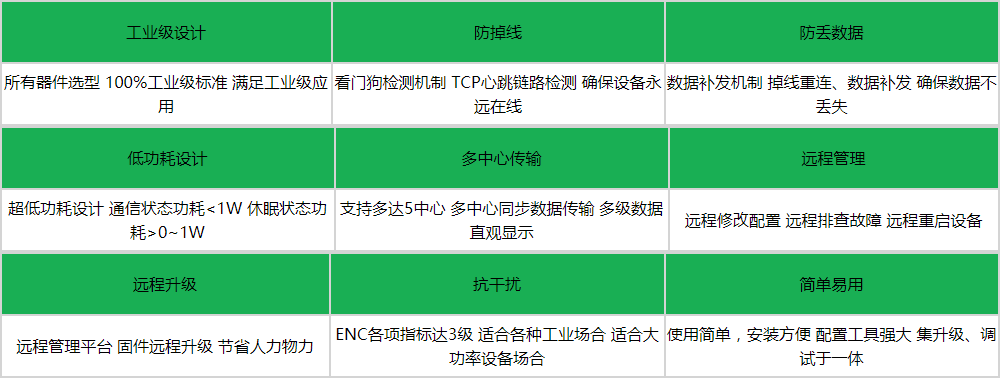

工业级设计	防掉线	防丢数据
所有器件选型 100%工业级标准满足工业级应用	看门狗检测机制 TCP心跳链路检测确保设备永远在线	数据补发机制掉线重连、数据补发确保数据不丢失

低功耗设计	多中心传输	远程管理
超低功耗设计通信状态功耗<1W 休眠状态功耗>0~1W	支持多达5中心多中心同步数据传输多级数据直观显示	远程修改配置远程排查故障远程重启设备

远程升级	抗干扰	简单易用
远程管理平台固件远程升级节省人力物力	ENC各项指标达3级适合各种工业场合适合大功率设备场合	使用简单，安装方便配置工具强大集升级、调试于一体

无线网络参数

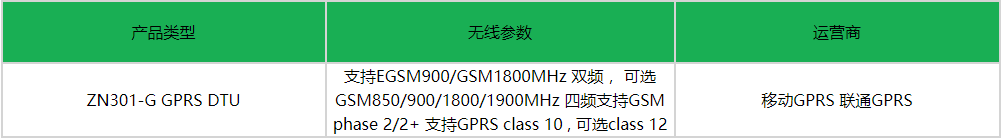

产品类型	无线参数	运营商
ZN301-G GPRS RTU	支持EGSM900/GSM1800MHz 双频，可选GSM850/900/1800/1900MHz 四频支持GSM phase 2/2+ 支持GPRS class 10 , 可选class 12	移动GPRS 联通GPRS

产品名称

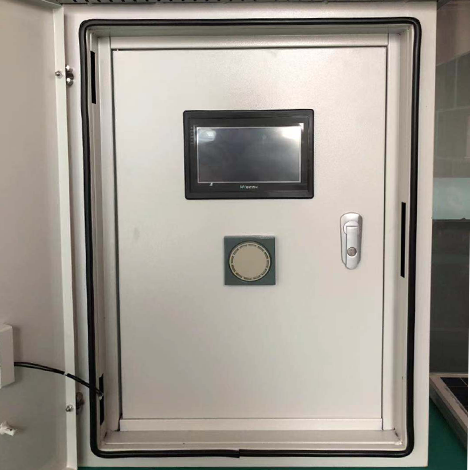

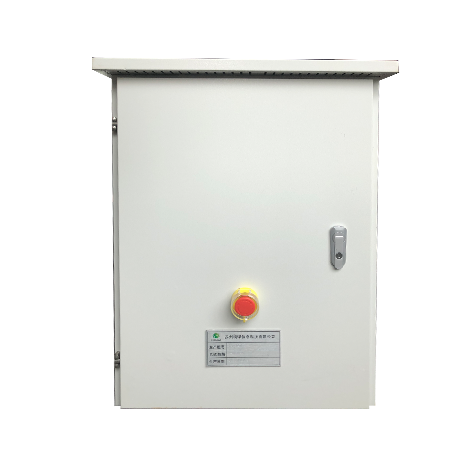

PLC控制柜

产品介绍
- ■ 在数据传输服务器的基础上，还可实现4/8/8/12/16/20路模拟量接入，实现远程切断，现场手动急停，现场数据屏幕显示，现场安全报警
- ■ 通过模拟量信号（液位、压力、温度、可燃）、开关量信号（现场急停、开关反馈）、485（流量计、可燃主机）信号采集现场数据
- ■ 通过模拟量信号、开关量信号、485信号连锁控制现场电磁阀、喷淋阀、充值卡阀、开度阀、电动执行机构
- ■ 通过模拟量信号、开关量信号、485信号数据判断现场情况并在现场声光报警提醒
- ■ 通过变频器对现场的风机、潜液泵、柱塞泵连锁控制
- ■ PLC支持与上位、DCS之间的通讯，满足标准站的建设要求
- ■ PLC自带触摸屏，报警值可自行设置，调试完成后，不需要改动程序，方便客户灵活操作
- ■ 配合RTU采集设备，可远程监控、远程下发，支持PC端、手机APP操作，实现无人值守
产品内部结构图

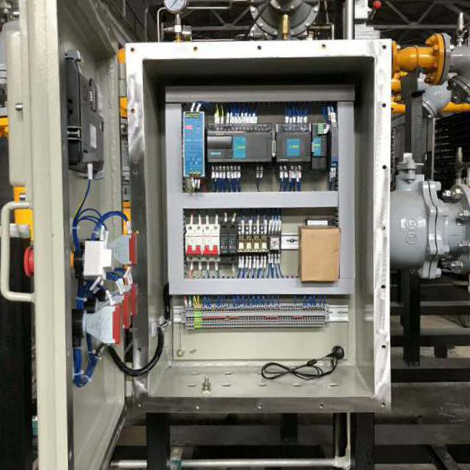

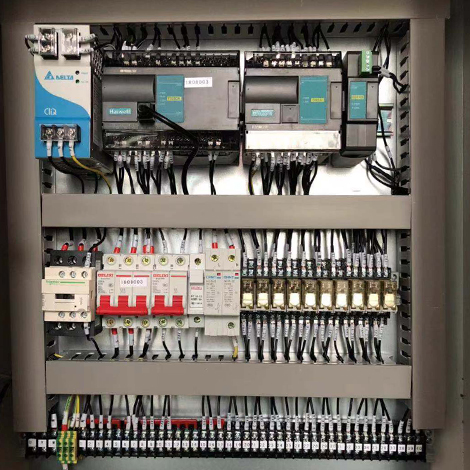

现场安装实例

实例：远程开关BOG阀门，在储罐需要配送LNG前两个小时远程打开BOG阀门，让储罐优先使用BOG，在配送车辆到达现场充装时可直接加液，从而节省时间，降低成本
产品应用

产品名称

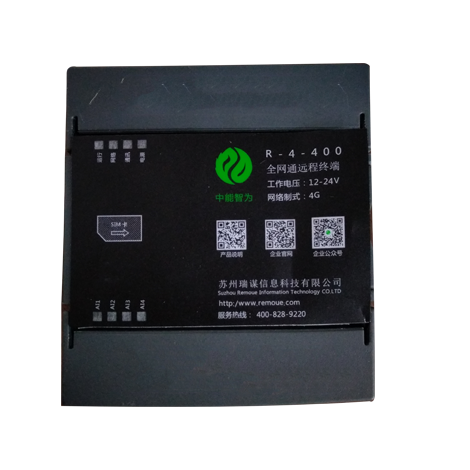

R-4-400 RTU

产品介绍
- ■ 基于QUECTEL EC20模组，7模式全网通，支持3大运营商的网络
- ■ 设备自带4个模拟量采集端口用于采集4-20ma仪表数据
- ■ 设备自带4个开关量采集端口用于采集无源开关量或者NPN型有源开关量
- ■ 1个RS485端口，速率1200-1152100可配置
- ■ 设备自带16M byteFlash，大容量存储可以存储大量测点和历史数据。
- ■ 大容量电容支持终端断电后向服务器发送报警信息。
- ■ 掉电后可缓存8M的数据，等待网络恢复后继续上传

技术参数

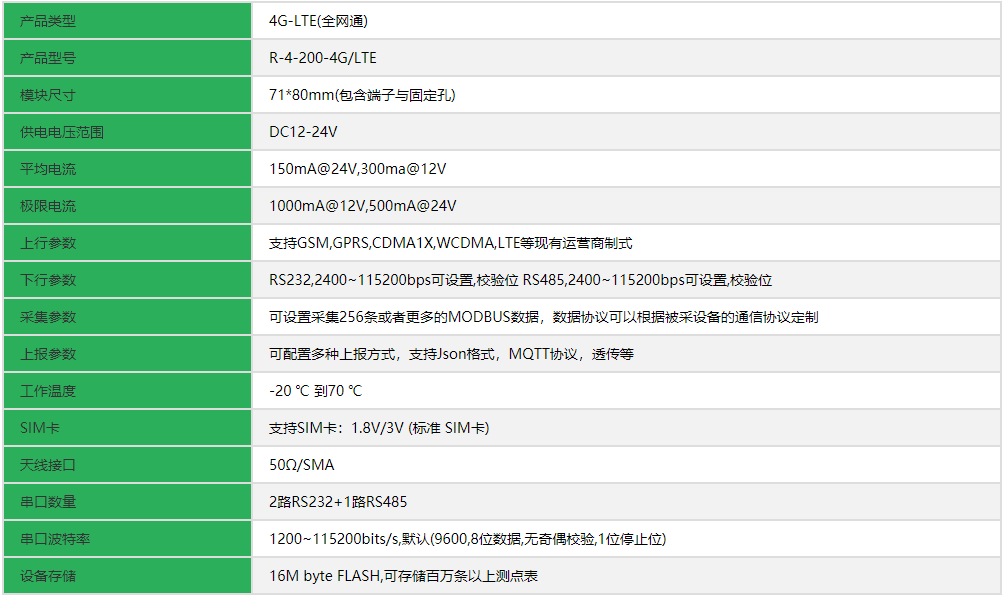

产品类型	4G-LTE(全网通)
产品型号	R-4-200-4G/LTE
模块尺寸	71*80mm(包含端子与固定孔)
供电电压范围	DC12-24V
平均电流	150mA@24V,300ma@12V
极限电流	1000mA@12V,500mA@24V
上行参数	支持GSM,GPRS,CDMA1X,WCDMA,LTE等现有运营商制式
下行参数	RS232,2400~115200bps可设置,校验位 RS485,2400~115200bps可设置,校验位
采集参数	可设置采集256条或者更多的MODBUS数据，数据协议可以根据被采设备的通信协议定制
上报参数	可配置多种上报方式，支持Json格式，MQTT协议，透传等
工作温度	-20 ℃ 到70 ℃
SIM卡	支持SIM卡：1.8V/3V (标准 SIM卡)
天线接口	50Ω/SMA
串口数量	2路RS232+1路RS485
串口波特率	1200~115200bits/s,默认(9600,8位数据,无奇偶校验,1位停止位)
设备存储	16M byte FLASH,可存储百万条以上测点表

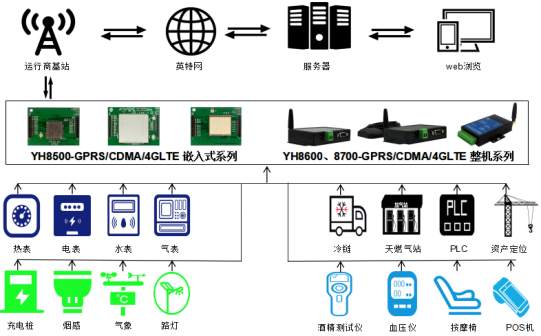

典型的应用系统组网方案参见下：

产品名称

R-4-200 RTU

产品介绍
- ■ 4G全网通/CDMA 2000电信/GPRS联通移动三款整机功能引脚相互兼容，可进行硬件无缝升级
- ■ 支持SMS短信透传，双向收发短信;支持远程升级
- ■ 支持RS232/RS485硬件接口;支持多中心地址，保证GPRS连接的可靠性
- ■ 支持域名和IP两种连接服务器方式
- ■ 支持注册包功能，GPRS连接上则首先发送指定数据包，方便服务器对终端的识别
- ■ 支持三种方法配置查询RTU参数：AT命令、短消息命令、GPRS数据命令
- ■ 支持心跳包功能，可保证终端永远在线
- ■ 支持配置参数掉电保存;兼容多个厂家通信协议;可以根据客户需求定制开发

技术参数

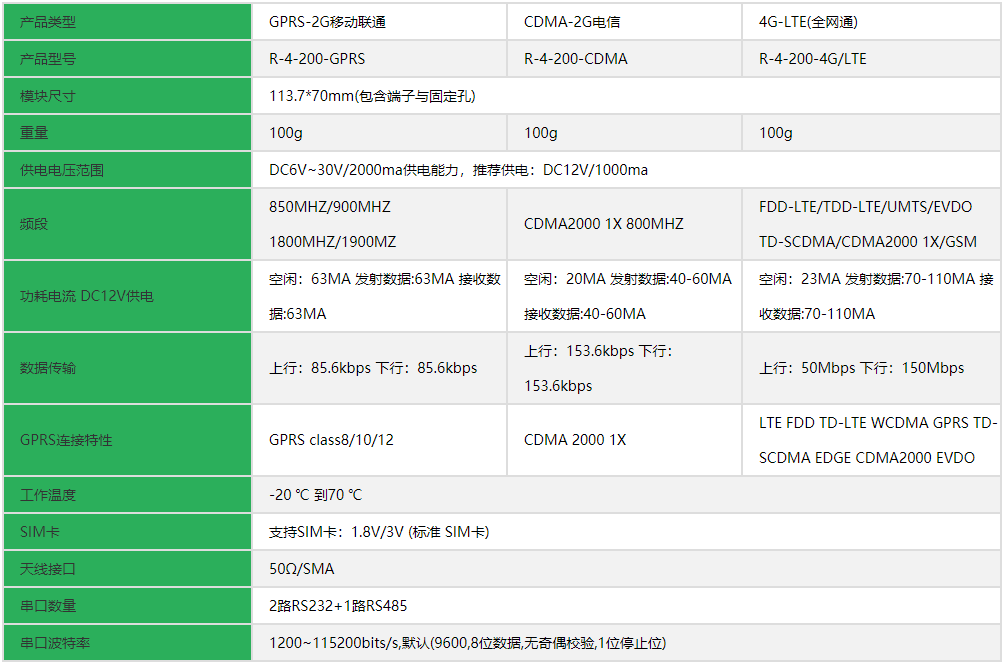

产品类型	GPRS-2G移动联通	CDMA-2G电信	4G-LTE(全网通)
产品型号	R-4-200-GPRS	R-4-200-CDMA	R-4-200-4G/LTE
模块尺寸	113.7*70mm(包含端子与固定孔)
重量	100g	100g	100g
供电电压范围	DC6V~30V/2000ma供电能力，推荐供电：DC12V/1000ma
频段	850MHZ/900MHZ 1800MHZ/1900MZ	CDMA2000 1X 800MHZ	FDD-LTE/TDD-LTE/UMTS/EVDO TD-SCDMA/CDMA2000 1X/GSM
功耗电流 DC12V供电	空闲：63MA 发射数据:63MA 接收数据:63MA	空闲：20MA 发射数据:40-60MA 接收数据:40-60MA	空闲：23MA 发射数据:70-110MA 接收数据:70-110MA
数据传输	上行：85.6kbps 下行：85.6kbps	上行：153.6kbps 下行：153.6kbps	上行：50Mbps 下行：150Mbps
GPRS连接特性	GPRS class8/10/12	CDMA 2000 1X	LTE FDD TD-LTE WCDMA GPRS TD-SCDMA EDGE CDMA2000 EVDO
工作温度	-20 ℃ 到70 ℃
SIM卡	支持SIM卡：1.8V/3V (标准 SIM卡)
天线接口	50Ω/SMA
串口数量	2路RS232+1路RS485
串口波特率	1200~115200bits/s,默认(9600,8位数据,无奇偶校验,1位停止位)

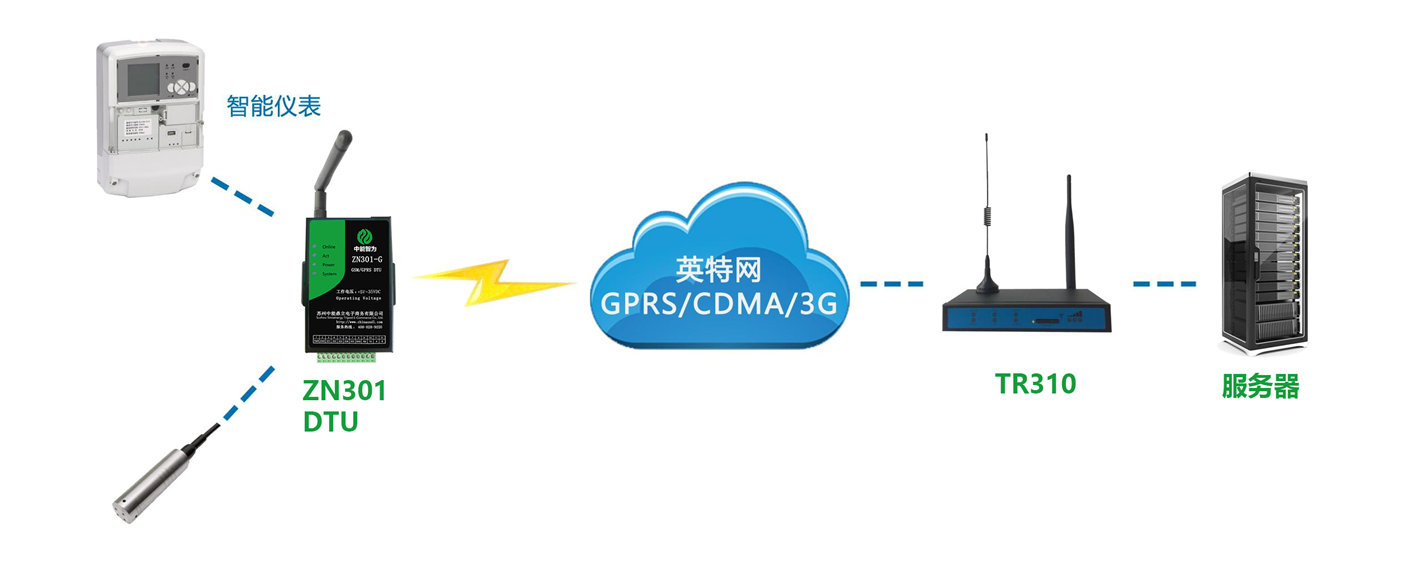

典型的应用系统组网方案参见下：

产品名称

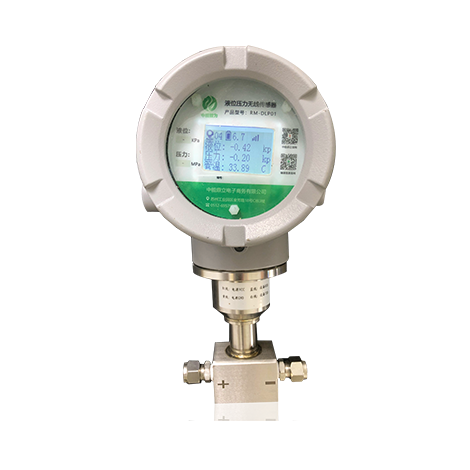

差压压力二合一传感器

产品介绍
- ■ 适用于对液位、压力测量
- ■ 可以探知储罐内温度,环境温度,出液口温度;
- ■ 实时采集设备当前位置
- ■ 具备反极性保护和短路保护
- ■ 全球任意位置通信(北斗模式下)；
- ■ 抗冲击、抗震动，抗电磁兼容；
- ■ 防爆结构设计，防护等级高
- ■ 安装方便

功能参数

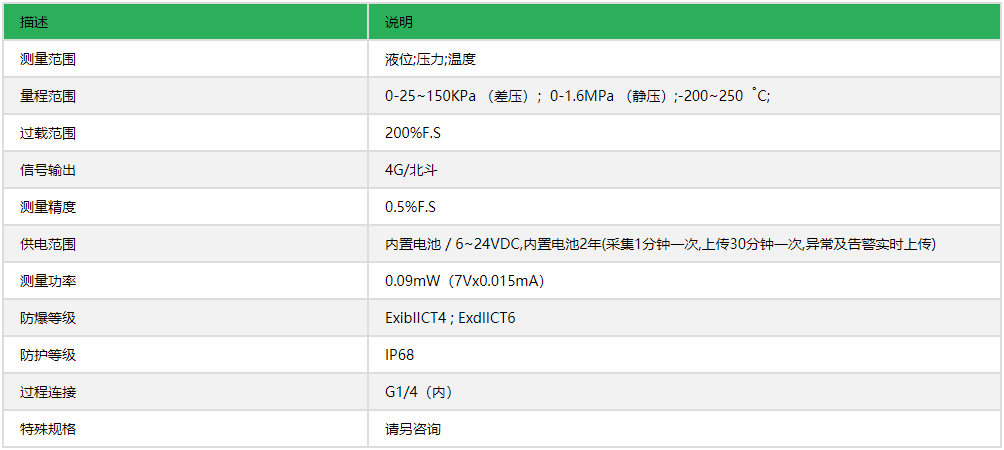

描述	说明
测量范围	液位;压力;温度
量程范围	0-25~150KPa （差压）；0-1.6MPa （静压）;-200~250︒C;
过载范围	200%F.S
信号输出	4G/北斗
测量精度	0.5%F.S
供电范围	内置电池 / 6~24VDC,内置电池2年(采集1分钟一次,上传30分钟一次,异常及告警实时上传)
测量功率	0.09mW（7Vx0.015mA）
防爆等级	ExibIICT4 ; ExdIICT6
防护等级	IP68
过程连接	G1/4（内）
特殊规格	请另咨询

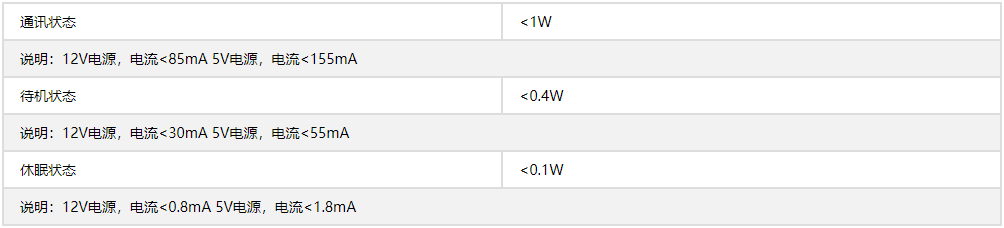

工作功耗：

通讯状态	<1W
说明：12V电源，电流<85mA 5V电源，电流<155mA
待机状态	<0.4W
说明：12V电源，电流<30mA 5V电源，电流<55mA
休眠状态	<0.1W
说明：12V电源，电流<0.8mA 5V电源，电流<1.8mA

抗干扰能力：

抗干扰类型	级别	电压/电流波形	值
工频磁场	3	连续正弦波	30A/m
阻尼振荡磁场	3	连续正弦波	30A/m
脉冲磁场	3	脉冲	100A/m
辐射电磁场	3	80MHz~1000MHz连续波	10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备
防爆外壳：ExibIICT4 ; ExdIICT6		特别适合工控现场应用

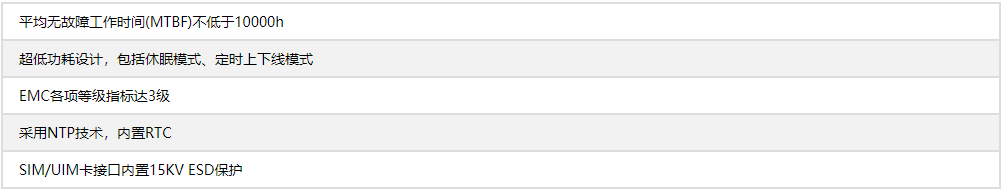

可靠性：

平均无故障工作时间(MTBF)不低于10000h
超低功耗设计，包括休眠模式、定时上下线模式
EMC各项等级指标达3级
采用NTP技术，内置RTC
SIM/UIM卡接口内置15KV ESD保护

安装尺寸：

安装说明：

1、请按照产品上“+”“-”进行合适安装

2、接线方式：红线——VCC；黄线——GND；蓝线——RS485A；白线——RS485B；屏蔽线——接地

产品应用场合

石油化工等管道压力监测；

工业过程控制；

储罐、槽车、集装箱等

液位、压力、流量测控；

食品设备、制药等

产品名称

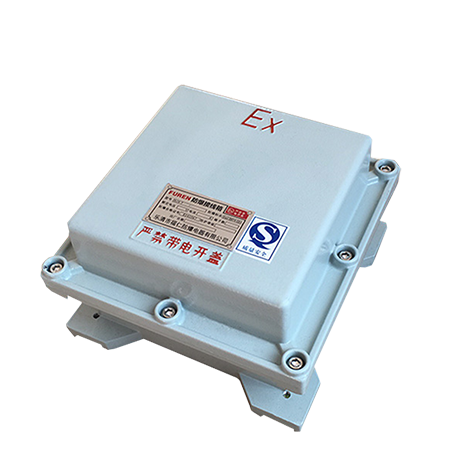

K-420-F远程监控防爆箱

产品介绍
- ■ 4路4-20ma模拟量采集
- ■ 2路NPN型开关量采集
- ■ 1路下行485接口，可用于接流量计、液位、压力表等设备；
- ■ 具备16Mbyte FLASH存储器，可存储大量历史数据；
- ■ 7.4V电池输入，一路板载电源升压24V，不低于250ma输出能力；
- ■ 1-5年使用寿命，上传间隔越大，寿命越长
- ■ 可配置采集周期，采集内容，上传周期等参数
- ■ 7模全网通4G传输，支持电信联通移动所有制式卡；
- ■ 小型防爆外壳，便于安装。

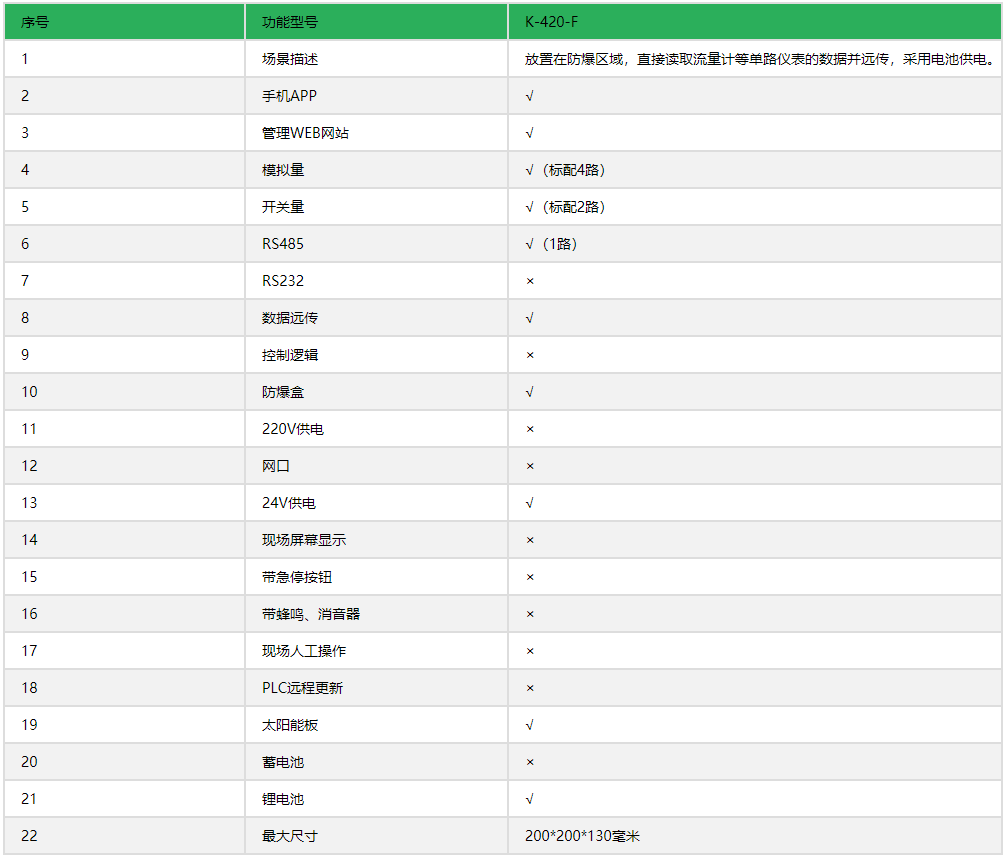

功能参数

序号	功能型号	K-420-F
1	场景描述	放置在防爆区域，直接读取流量计等单路仪表的数据并远传，采用电池供电。
2	手机APP	√
3	管理WEB网站	√
4	模拟量	√（标配4路）
5	开关量	√（标配2路）
6	RS485	√（1路）
7	RS232	×
8	数据远传	√
9	控制逻辑	×
10	防爆盒	√
11	220V供电	×
12	网口	×
13	24V供电	√
14	现场屏幕显示	×
15	带急停按钮	×
16	带蜂鸣、消音器	×
17	现场人工操作	×
18	PLC远程更新	×
19	太阳能板	√
20	蓄电池	×
21	锂电池	√
22	最大尺寸	200200130毫米

产品应用场合

LNG站
工业化气站
CNG站

产品名称

BJX防爆接线箱

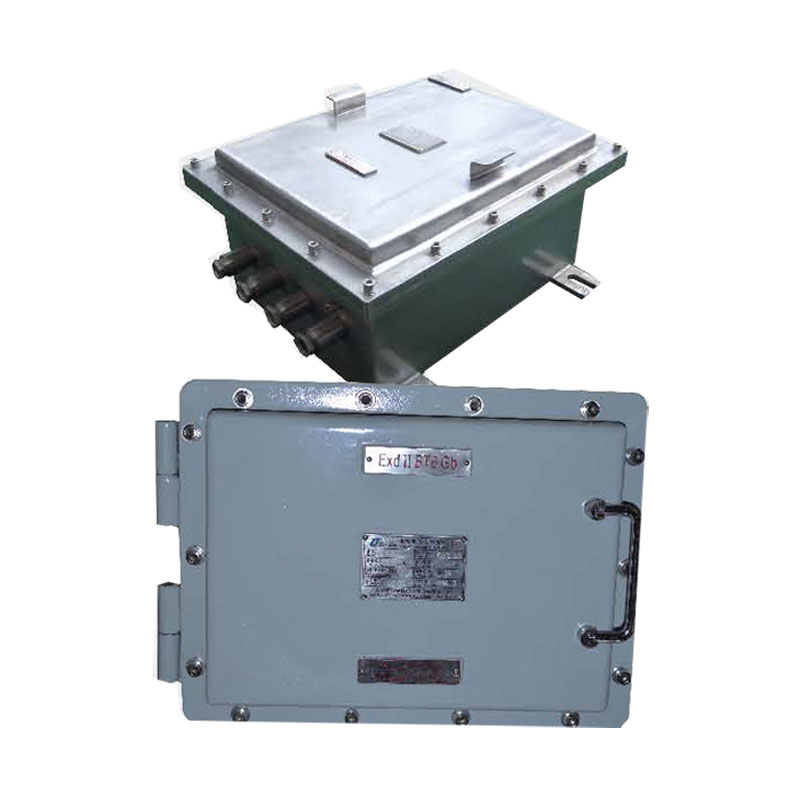

产品介绍
- ■ 外壳采用不锈钢精制焊接而成，不锈钢紧固件；
- ■ e、DIP接合面采用回路密封结构，具有较强的防水防尘功能；
- ■ IIB级采用平面接合面隔爆，防爆性能可靠；
- ■ IIC级采用止口接合面隔爆，防爆性能可靠，防护能力好；
- ■ 进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装DQM系列的电缆密封接头；
- ■ 接线箱进线口规格常规为英制管螺纹，也可以根据用户要求加工成公制螺纹或NPT等螺纹，但须在订货时备注。

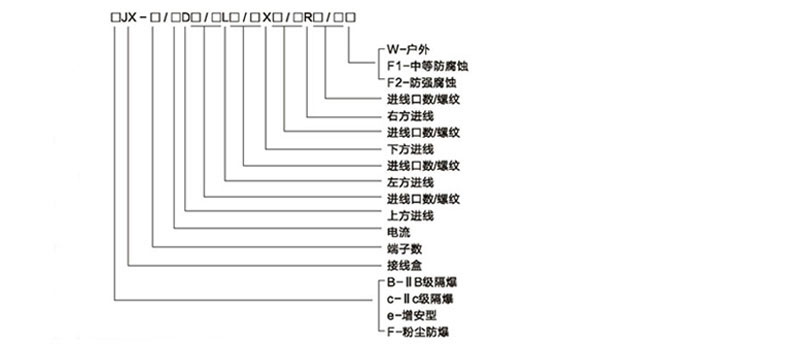

BJX防爆接线箱型号规格含义：

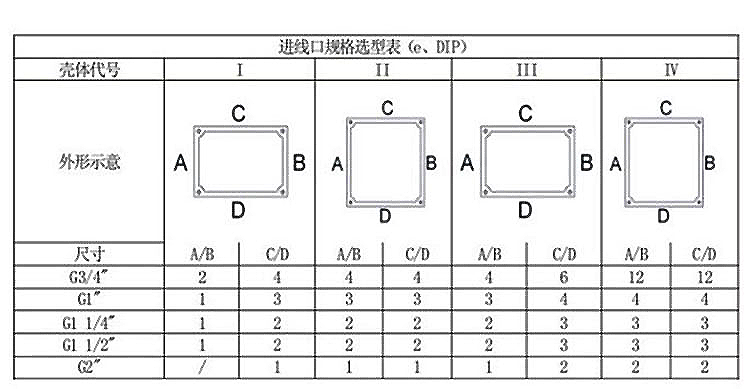

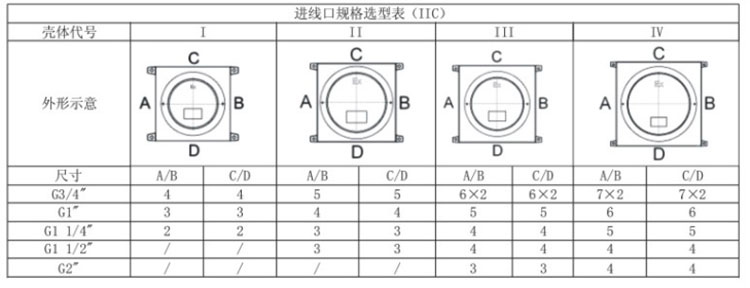

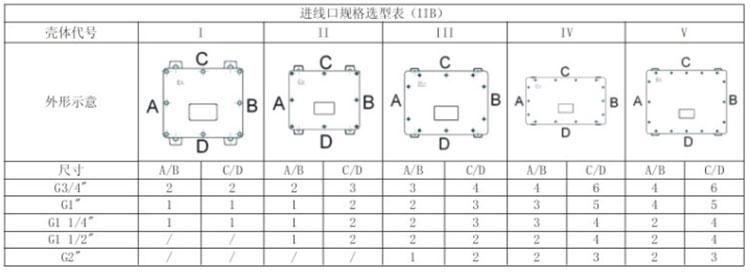

BJX防爆接线箱进出线口选择：

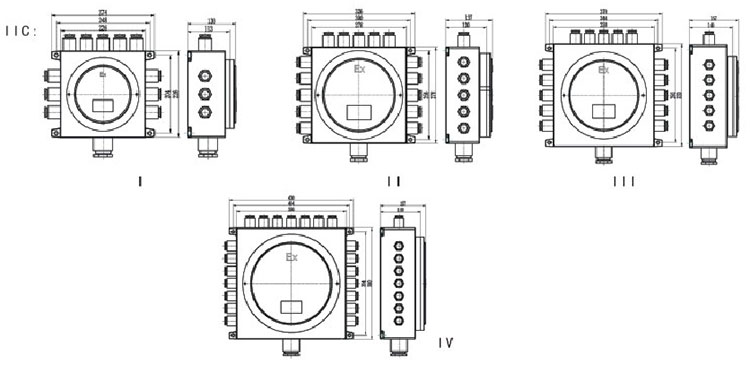

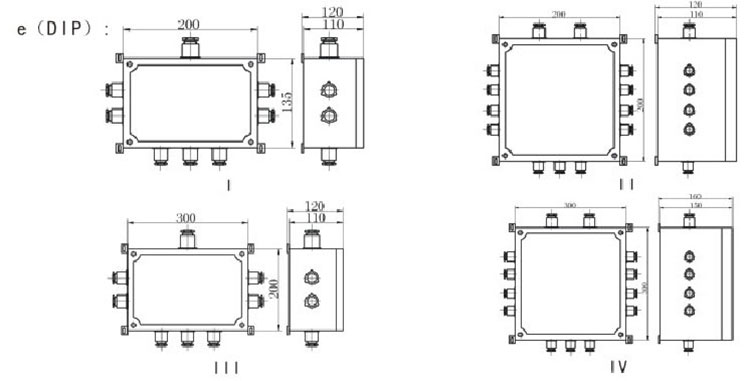

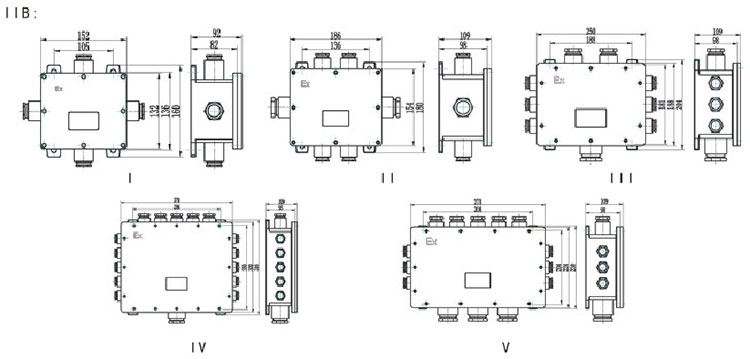

BJX防爆接线箱外形及安装尺寸：

产品名称

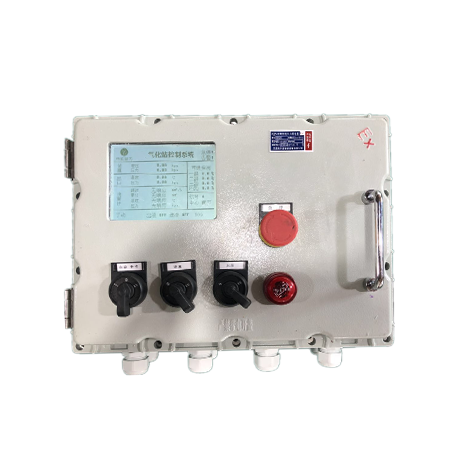

K-874-FX智能控制器

产品介绍
- ■ 采集8路模拟量，可自由设置量程;采集7路开关量，全部光耦隔离;
- ■ 4路5A继电器输出;4路6A100V晶体管，NPN型直流输出
- ■ 上行RS232或者RS485接口，支持标准MODBUS协议，支持03,16,15,05,01,02功能码
- ■ 下行RS232或者485接口，可用于接流量计等设备
- ■ 5寸LCD显示屏;16Kbyte FRAM存储器，8Mbyte FLASH存储器
- ■ 支持所有主流流量计接入
- ■ 外置硬件看门狗，保证程序正常运行
- ■ 12-24V宽电压输入

功能参数

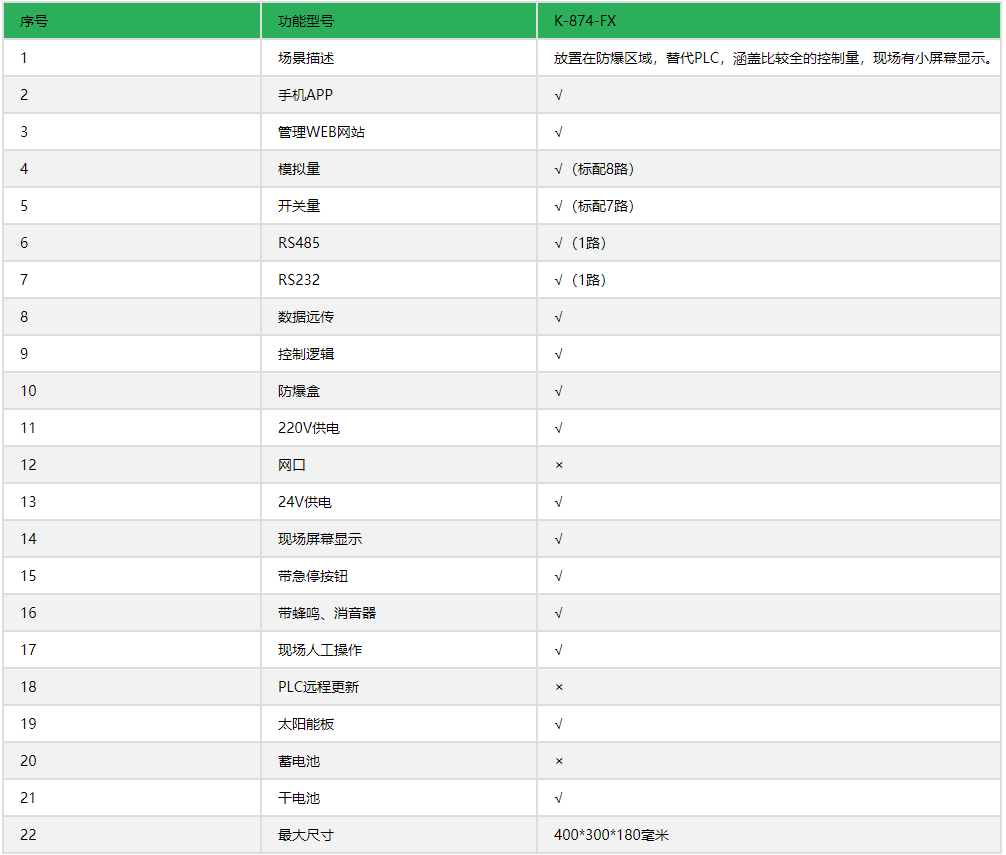

序号	功能型号	K-874-FX
1	场景描述	放置在防爆区域，替代PLC，涵盖比较全的控制量，现场有小屏幕显示。
2	手机APP	√
3	管理WEB网站	√
4	模拟量	√（标配8路）
5	开关量	√（标配7路）
6	RS485	√（1路）
7	RS232	√（1路）
8	数据远传	√
9	控制逻辑	√
10	防爆盒	√
11	220V供电	√
12	网口	×
13	24V供电	√
14	现场屏幕显示	√
15	带急停按钮	√
16	带蜂鸣、消音器	√
17	现场人工操作	√
18	PLC远程更新	×
19	太阳能板	√
20	蓄电池	×
21	干电池	√
22	最大尺寸	400300180毫米

产品应用场合

LNG站
工业化气站
CNG站

产品名称

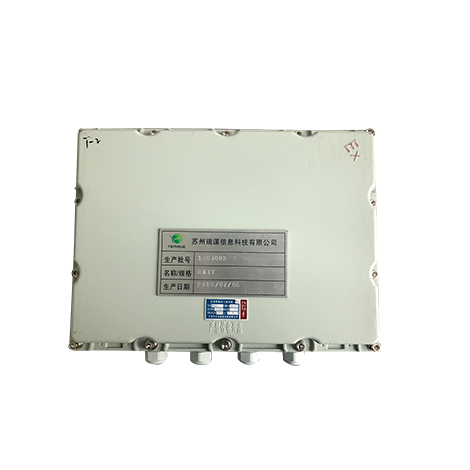

K-1200-F数据采集防爆箱

产品介绍
- ■ 国家IIB级防爆认证
- ■ 平均无故障时间30000小时
- ■ 设备监控储罐的液位，压力，当前体积，当前质量，最大补液体积，最大补液质量。提供日，周，月统计曲线图及报表
- ■ 监控流量计的瞬时流量，积累流量，压力，温度，提供日，周，月统计曲线图及报表。
- ■ 监控汽化器的出口温度，出口压力，提供日，周，月统计曲线图及报表

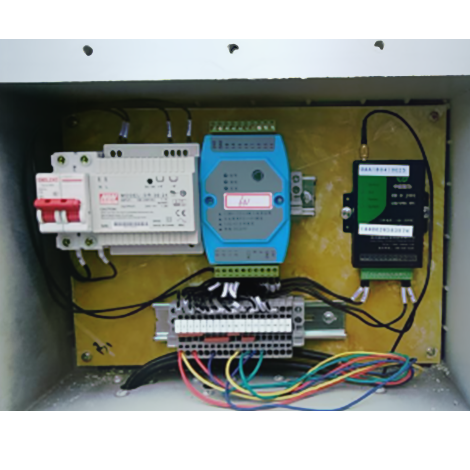

产品内部结构图

功能参数

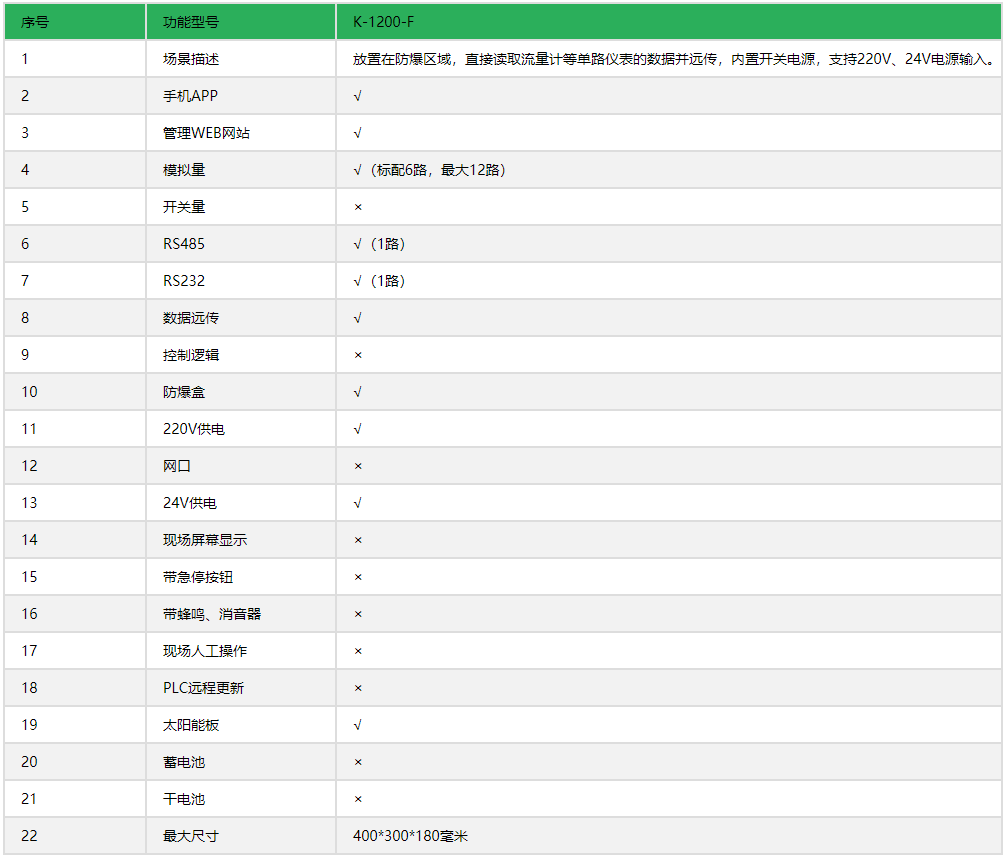

序号	功能型号	K-1200-F
1	场景描述	放置在防爆区域，直接读取流量计等单路仪表的数据并远传，内置开关电源，支持220V、24V电源输入。
2	手机APP	√
3	管理WEB网站	√
4	模拟量	√（标配6路，最大12路）
5	开关量	×
6	RS485	√（1路）
7	RS232	√（1路）
8	数据远传	√
9	控制逻辑	×
10	防爆盒	√
11	220V供电	√
12	网口	×
13	24V供电	√
14	现场屏幕显示	×
15	带急停按钮	×
16	带蜂鸣、消音器	×
17	现场人工操作	×
18	PLC远程更新	×
19	太阳能板	√
20	蓄电池	×
21	干电池	×
22	最大尺寸	400300180毫米

产品应用场合

CNG站
LNG站气化撬区
LNG站非防爆区-墙体固定

产品名称

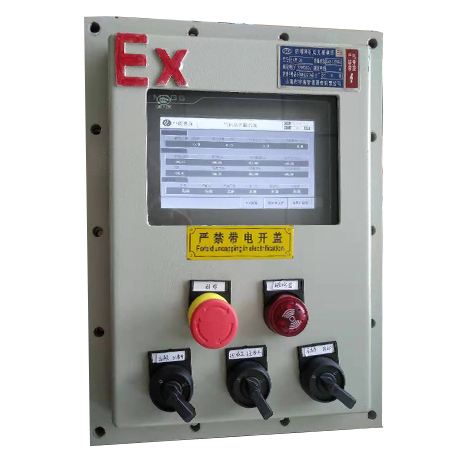

K-855-FX 智能控制器

产品介绍
- ■ 输入电压:AC220V，内置24V,150W开关电源
- ■ 开关量输入:5路干接点输入，可扩展
- ■ 开关量输出:5路，带24V电源输出，可扩展
- ■ 模拟量输入:12位，8路独立，可扩展
- ■ 下行接口:RS485接流量计,支持MODBUS协议
- ■ 上行接口:RS485,可定制为支持本地组态的版本
- ■ 显示屏:7寸,可触摸或者鼠标操作
- ■ 远程传输:4G,内置DTU,可通过WEB或者手机APP访问数据

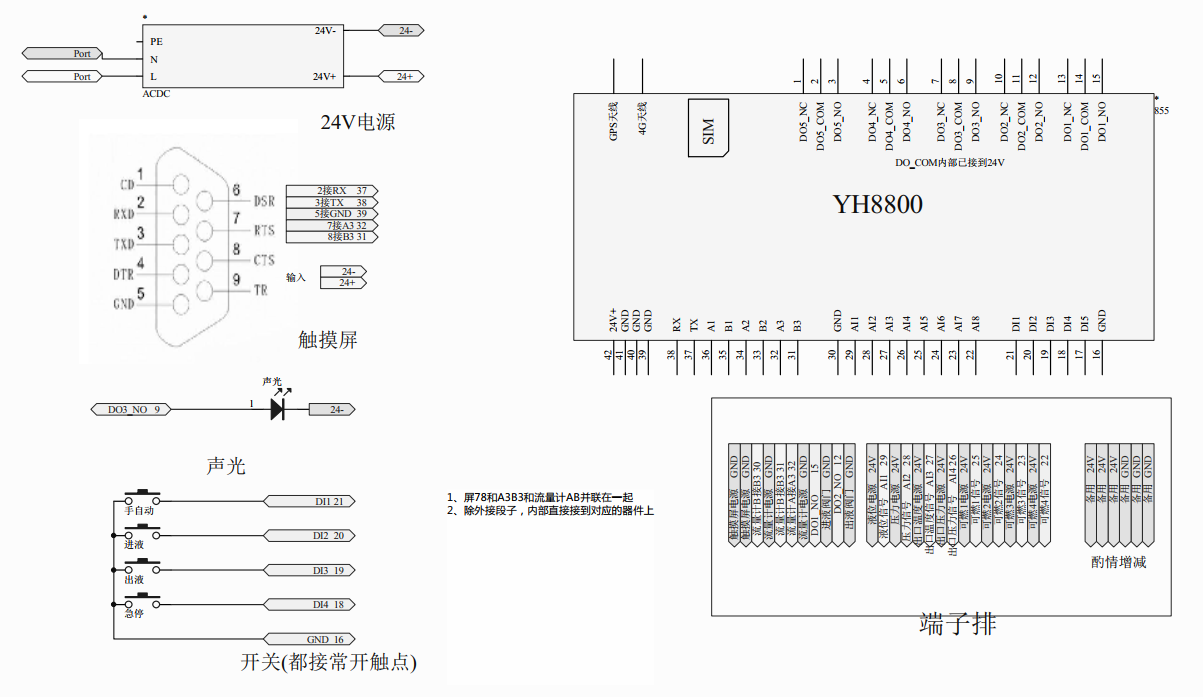

接线图

产品名称

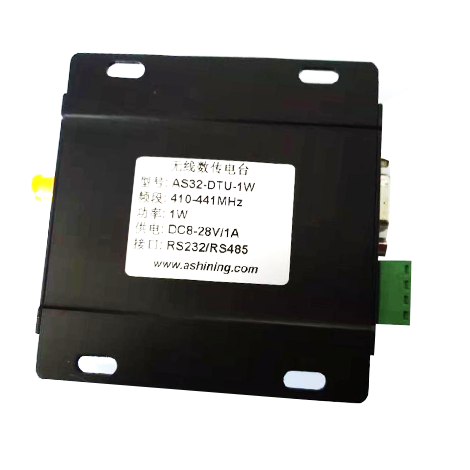

无线数传电台

产品介绍
- ■ 接口特性：接口兼容EIA/ TIA的RS- 485标准
- ■ 电气接口：RS- 485输入、输出采用接线柱连接器
- ■ 保护等级：两端RS- 485接口每线600W的雷击浪涌保护，+/- 15KV ESD保护
- ■ 隔离度：隔离电压1500Vrms 500 DC连接DC/DC模块
- ■ 工作方式：异步半双工
- ■ 信号指示：三个信号指示灯，电源（PWR）、一个发送（TXD）、一个接收（RXD）
- ■ 传输介质：双绞线或屏蔽线
- ■ 传输速率：300- 115.2Kbps
- ■ 外形尺寸：98X 50X31mm
- ■ 使用环境：- 40℃到80℃，相对湿度为5%到95%
- ■ 传输距离：0- 3000米

接线图

端子	标识	定义
1	485B	RS- 485 -
2	485A	RS- 485 +
3	GND	电源负极

JPX-6021 中继器通信方式：

1、点到点/两线半双工

2、点到多点/两线半双工

端子	标识	定义
1	485A1	第一路RS-485 +
2	485B1	第一路RS-485 -
3	GND	共地端
4	485A2	第二路RS-485 +
5	485B2	第二路RS-485 -
6	GND	共地端

中继器作为半双工接线时，总线通信出现不稳定时，为了防止信号的反射或干扰，可在线路的终端接一个匹配电阻（参数为120欧姆1/4W），通信正常时无需使用。

产品名称

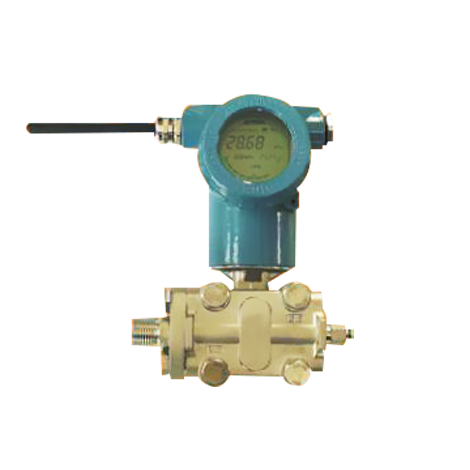

远传差压传感系统

产品介绍
- ■ 同时采集储罐压力，液位，温度
- ■ GPRS远程传输数据
- ■ 支持手机端，WEB端同时实时查看
- ■ 适用于对液位、压力测量
- ■ 可以探知储罐内温度,环境温度,出液口温度
- ■ 实时采集设备当前位置
- ■ 具备反极性保护和短路保护
- ■ 抗冲击、抗震动，抗电磁兼容

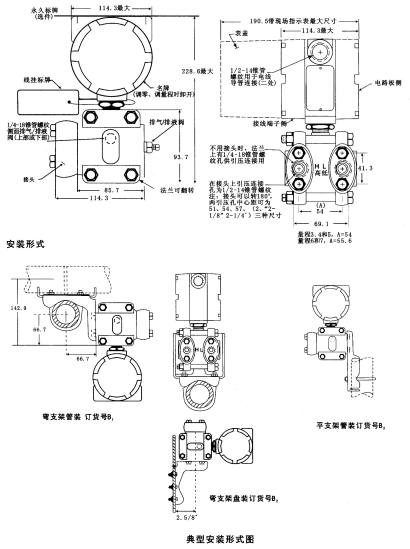

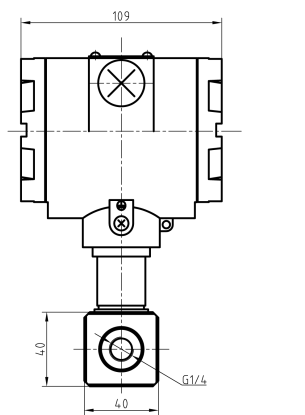

外形尺寸图

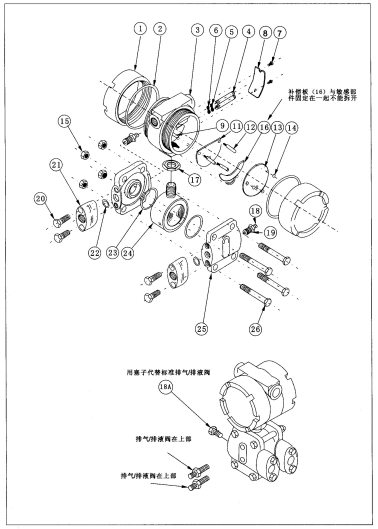

零部件分解图
